DRG系列气动执行器

DRG系列拨叉式气动执行机构适用于90°行程阀门（如球阀、蝶阀、旋塞阀）的开关切断或计量控制，可结合各种附件实现工业过程自动控制。其原理是压缩空气进入气缸，推动活塞作直线运动，利用销轴与拔叉滑槽的传动结构将活塞的直线运动转化为拨叉的旋转运动，并带动输出轴转动，从而实现对阀门的控制。

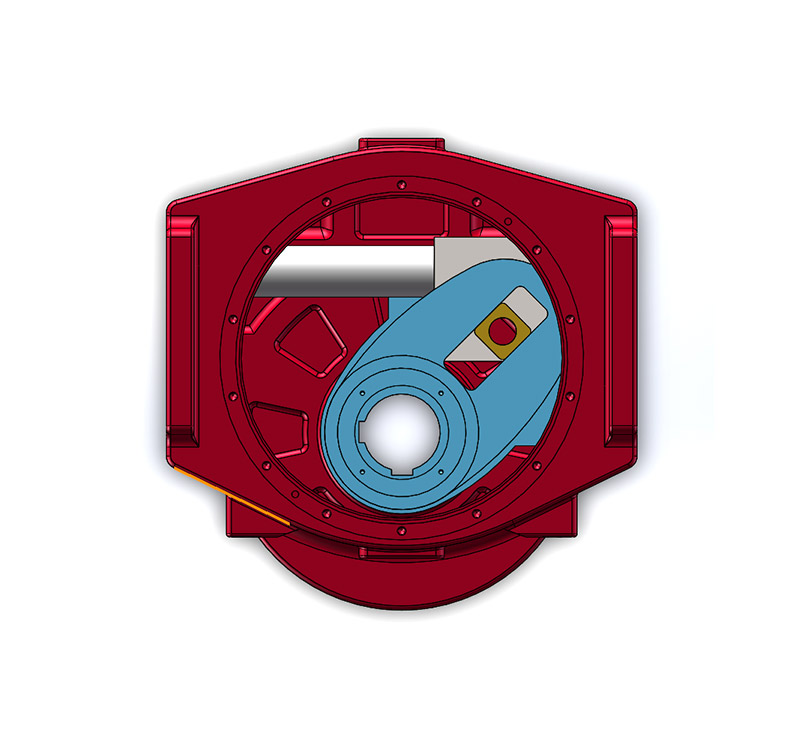

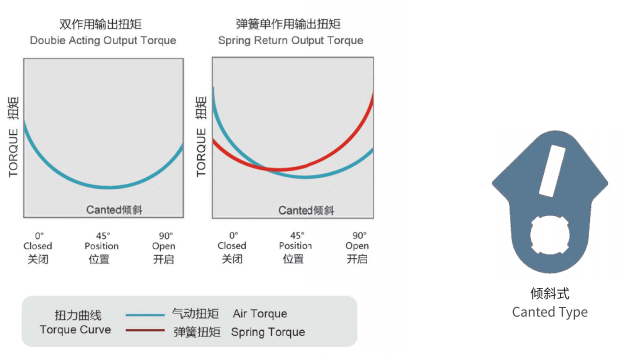

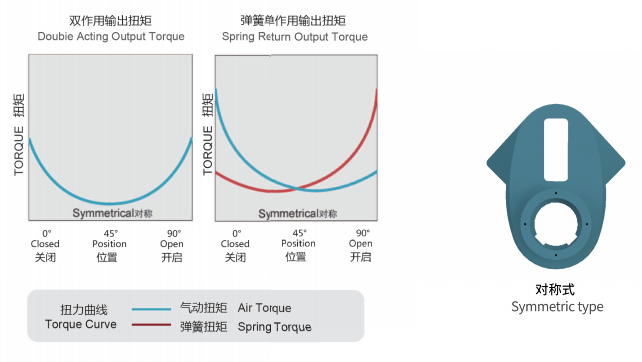

DRG系列拨叉式气动执行器有对称式和倾斜式两种类型，对应两种不同的扭矩输出特性。对称式的拨叉机构，具有更加平衡的扭矩曲线，主要适于球阀、旋塞阀的控制。

我司生产的气动执行器广泛应用于石油和天然气、化工、炼油、纸浆和造纸、水处理、电厂、煤化工等行业。

工作介质和压力

工作介质一般为干燥压缩空气、情性气体或抗磨液压油。

当介质为气体时

气缸工作压力：3-10bar

最大使用压力：10bar

推荐使用压力：4-6bar

当介质为液体时请咨询本公司

工作温度及密封性能

工作温度

标准-20°℃ -+80°C

高温-20°C -+150°C

低温-40°C - +80°C

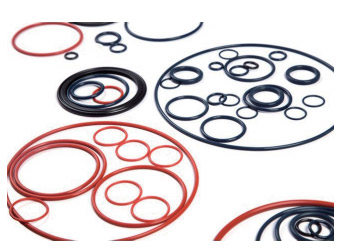

缸筒内壁和活塞杆表面珩磨并镀硬铬处理，结合O形圈的动态密封设计，大大提高产品的密封性能。

行程及调节范围

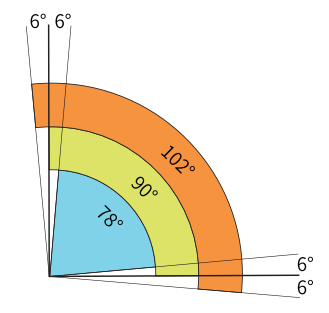

标准行程0-90°，两个极限位置独立的调节螺栓可方便进行士6°调节；可为用户定制0-60°等非标行程。

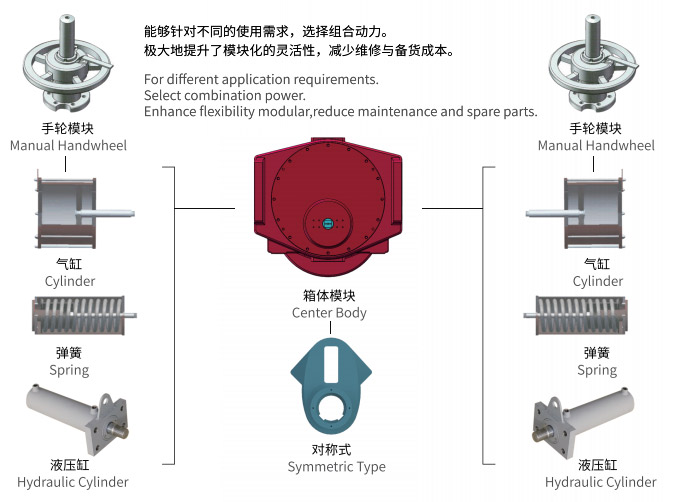

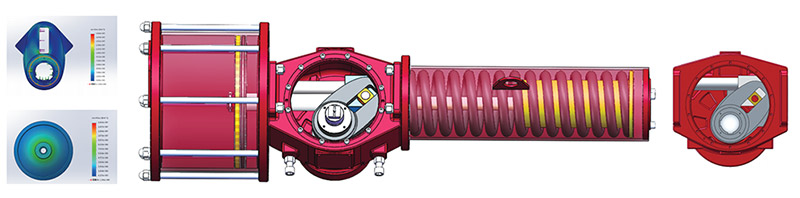

模块化设计

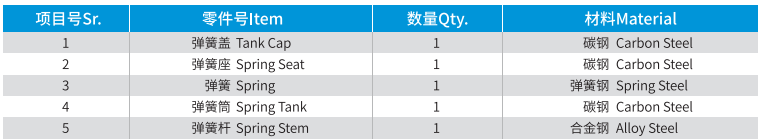

材质介绍

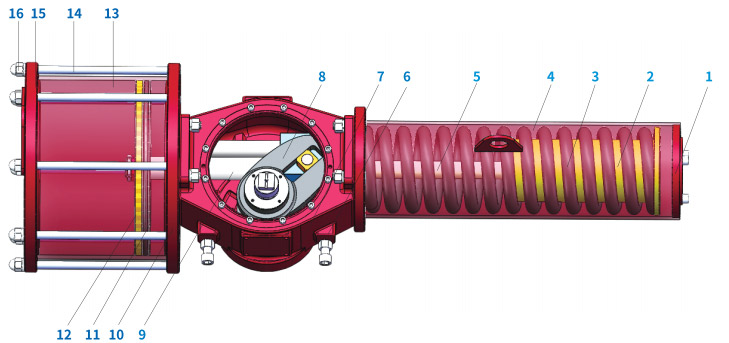

弹簧筒模块

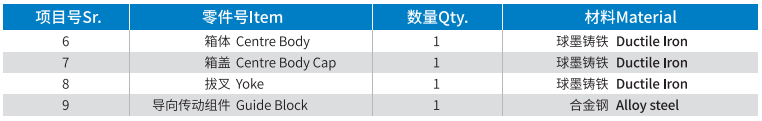

箱体模块

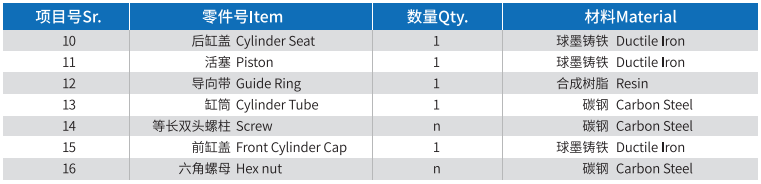

气缸模块

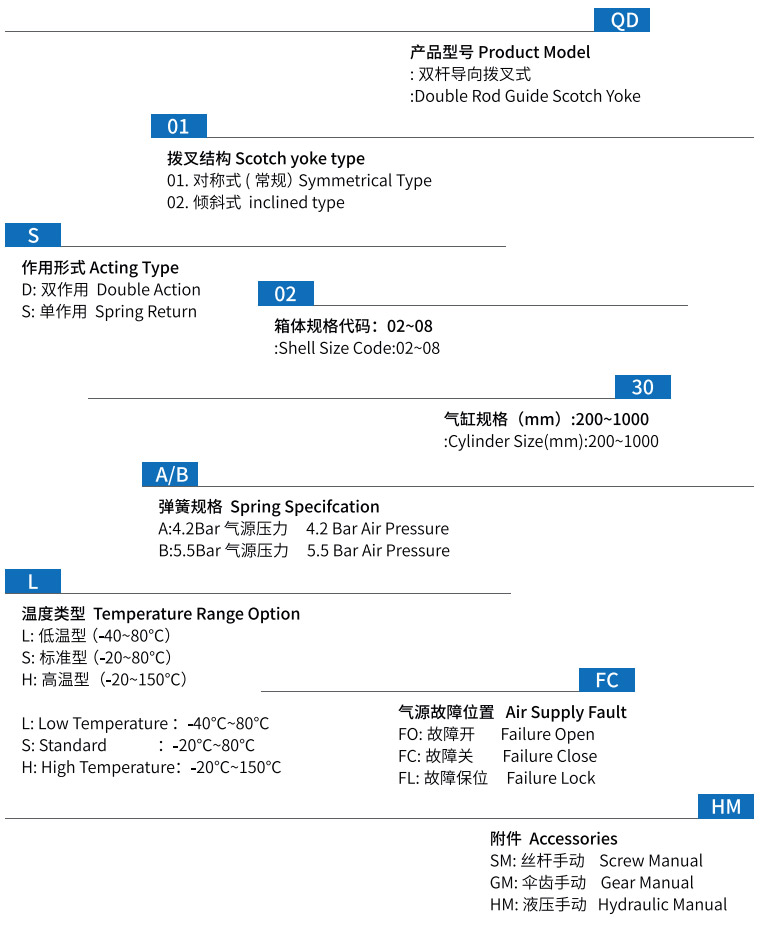

型号示意方式构

QD 01-S02-30A-L-HM-FC

对称双作用

对称单作用

倾斜双作用

倾斜单作用

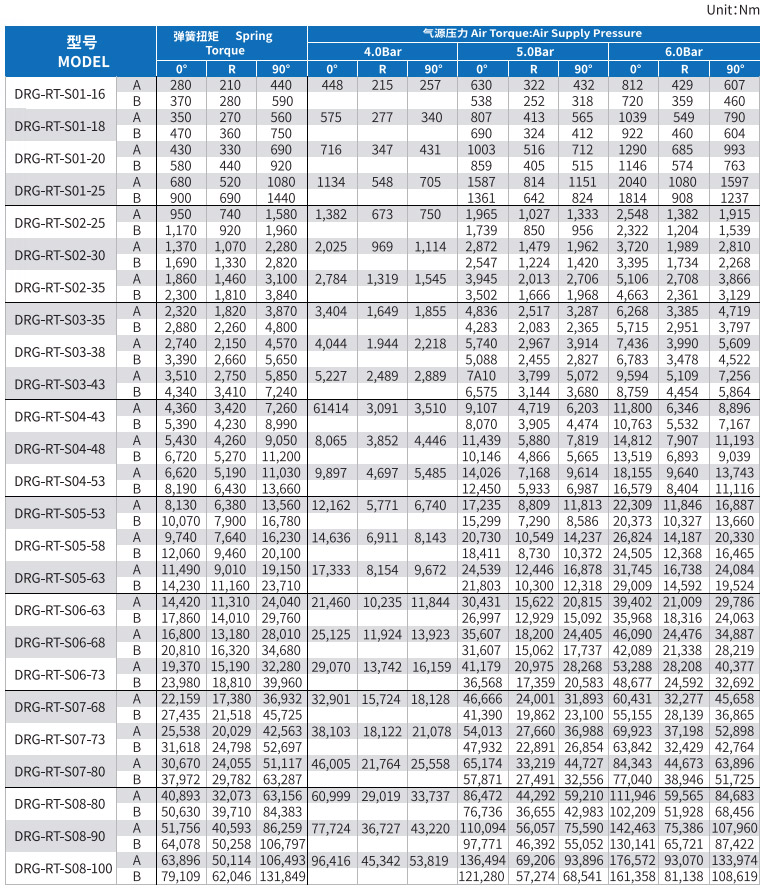

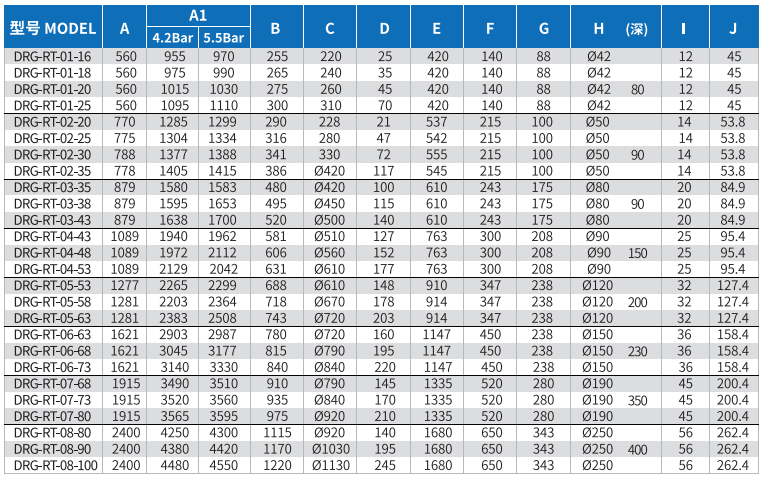

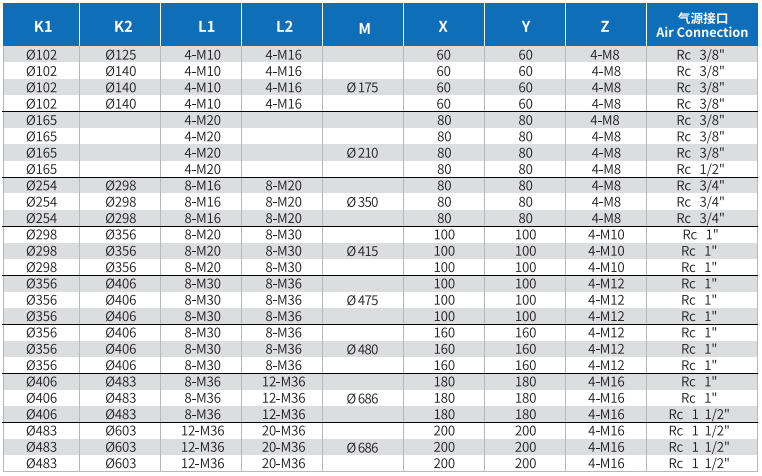

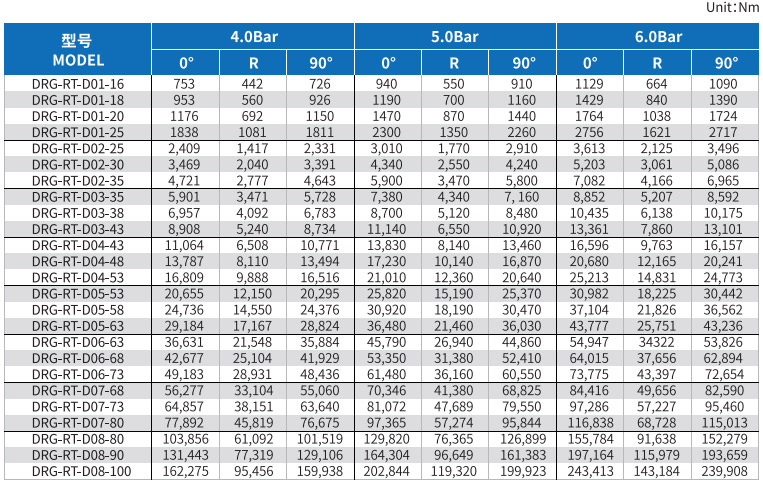

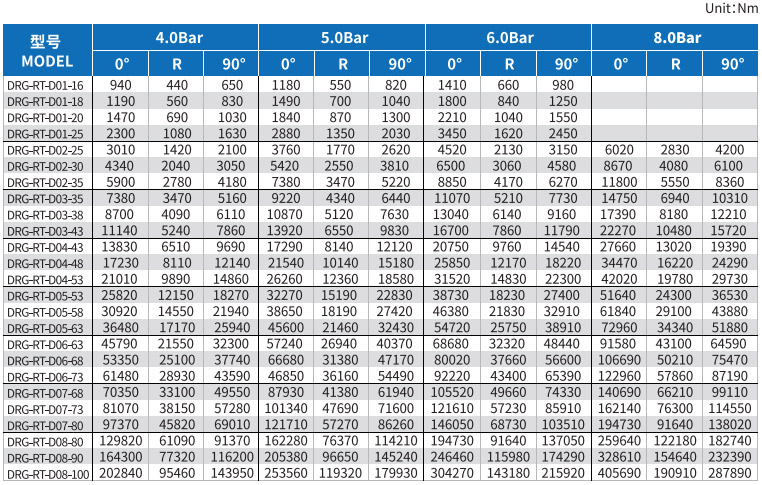

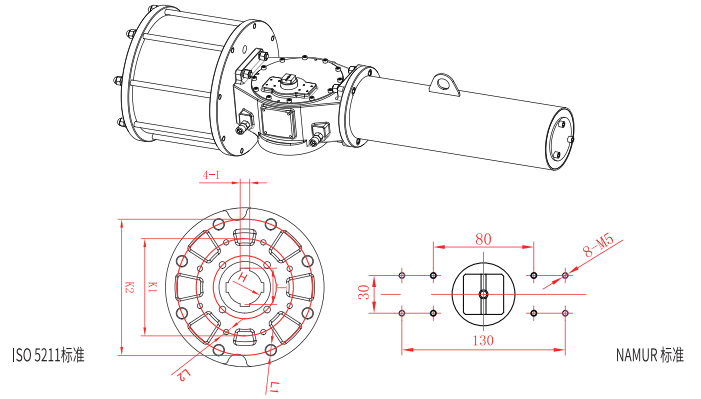

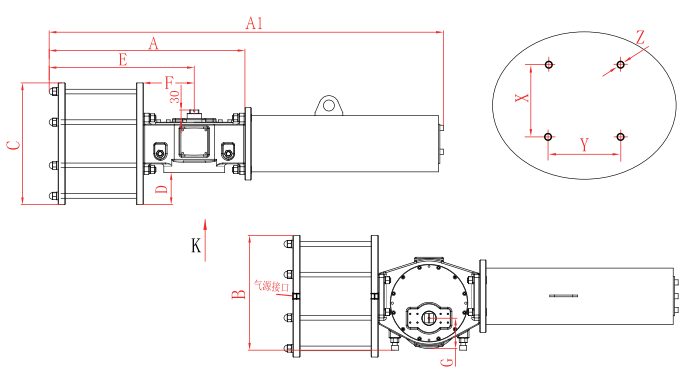

单/双作用/外形参数

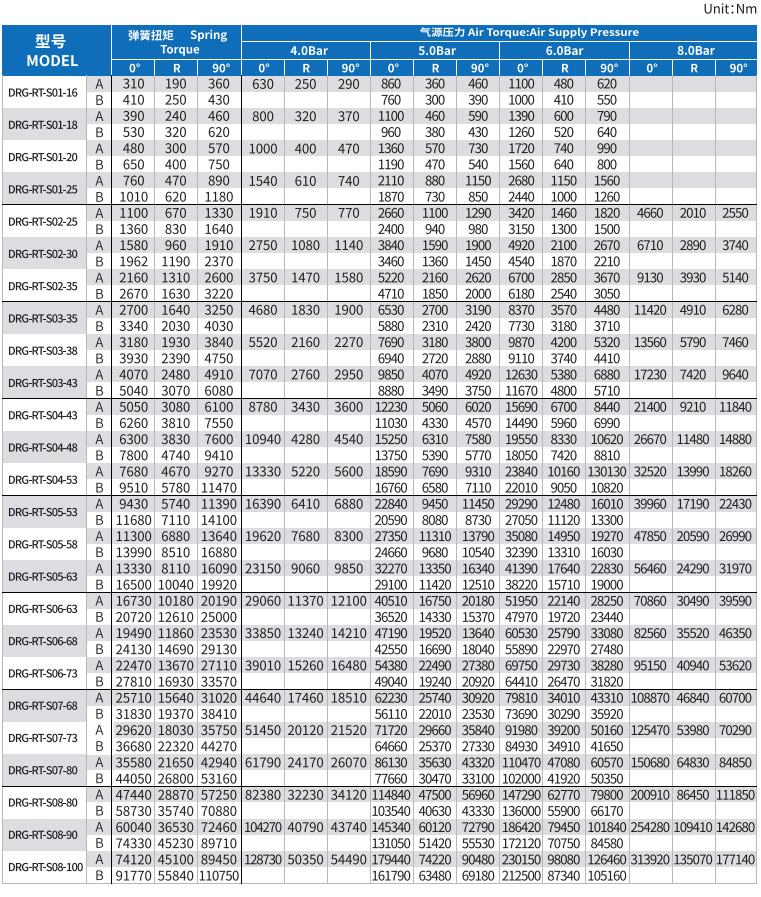

单作用/对称参数
