A 系列不锈钢执行器

●316L、316、304、303不锈钢材质执行器，外表电解抛光，光洁美观，抗腐蚀性能强，适合于抗腐蚀要求极高的工程环境。

●双活塞齿轮齿条式设计，结构紧凑、安装位置对称、改变输出轴转向方便，使用寿命长、动作迅速。

●活塞齿条背面装有复合轴承及导向环，动作精确、摩擦系数小、使用寿命延长。

●组合式预负荷镀层弹簧，工作寿命长、抗腐蚀性能强。

●高精度齿轮和齿条，啮合间隙小、精度高，输出功率大。

●不锈钢紧固件，安全美观，抗腐蚀性强。

●采用国际规范尺寸：

输出轴槽、螺孔；顶部安装孔尺寸

符合NAMUR标准；

气源接口尺寸符合NAMUR标准；

底部安装孔尺寸符合ISO5211、DIN3337标准，方便安装电磁阀限位开关等附件。

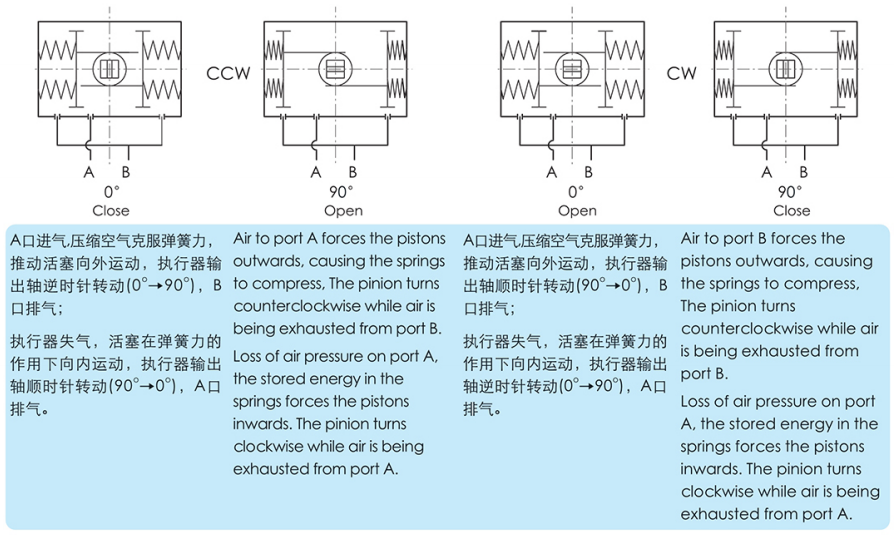

工作原理

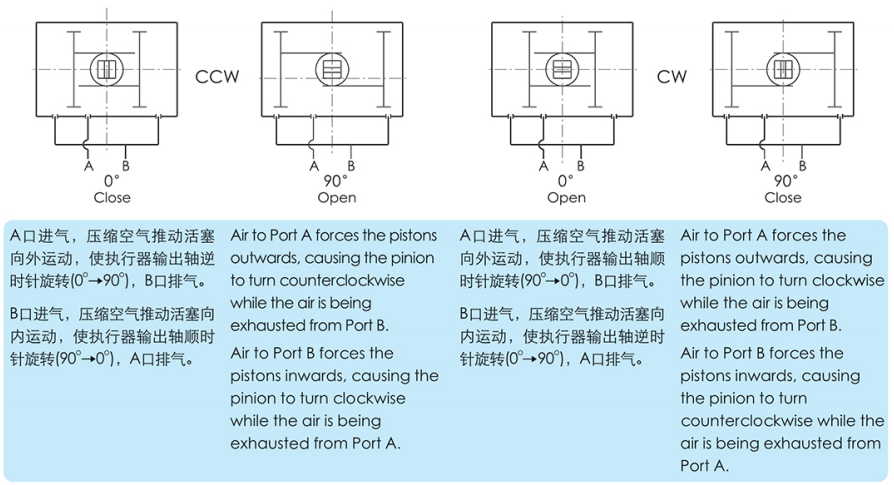

双作用执行器

单作用执行器

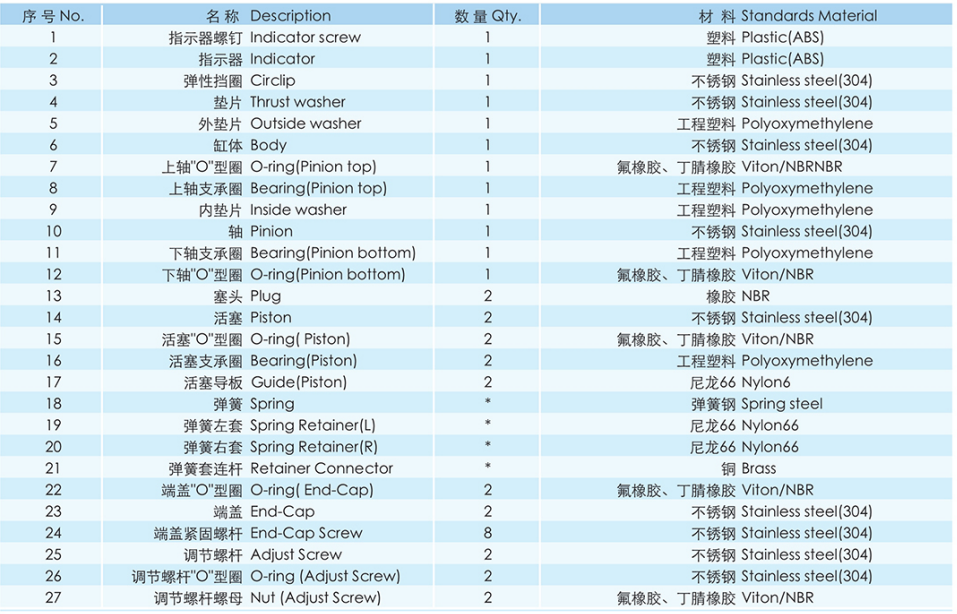

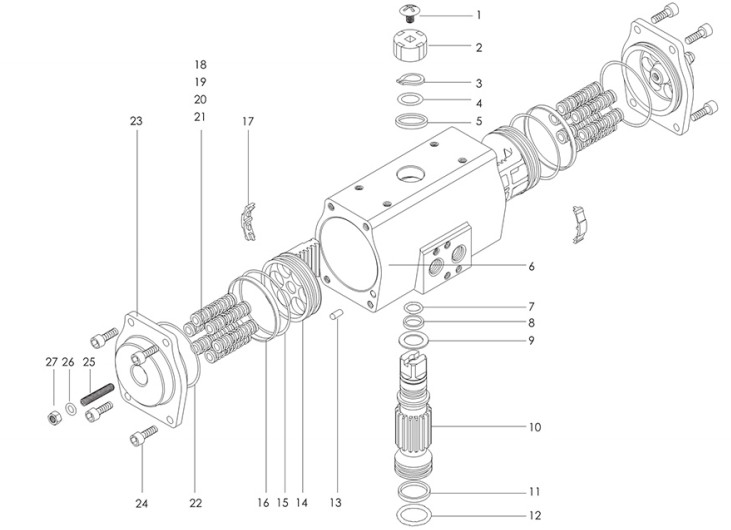

零件和材料

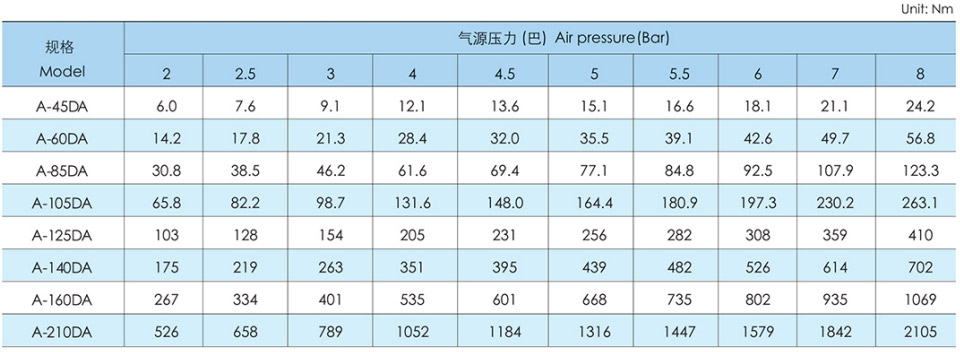

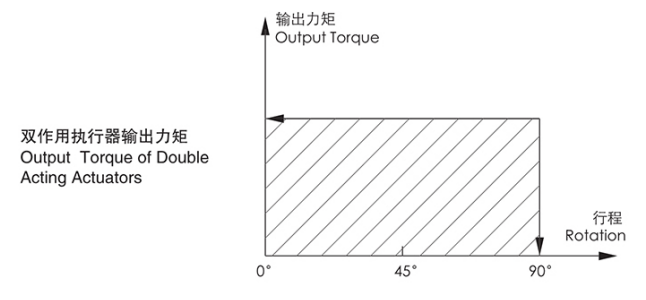

双作用扭矩

A系列气动执行器双作用输出扭矩表

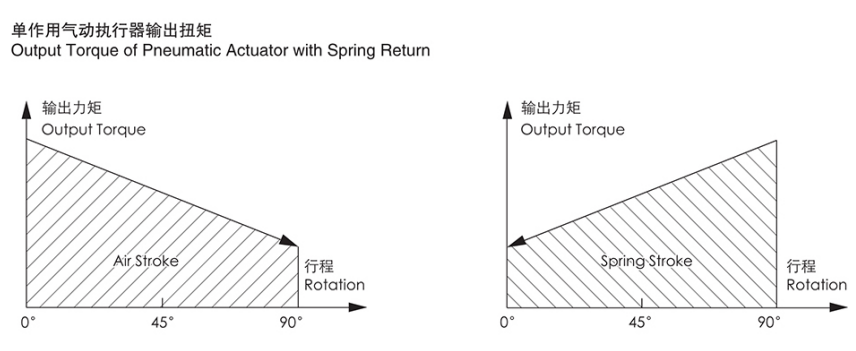

单作用扭矩

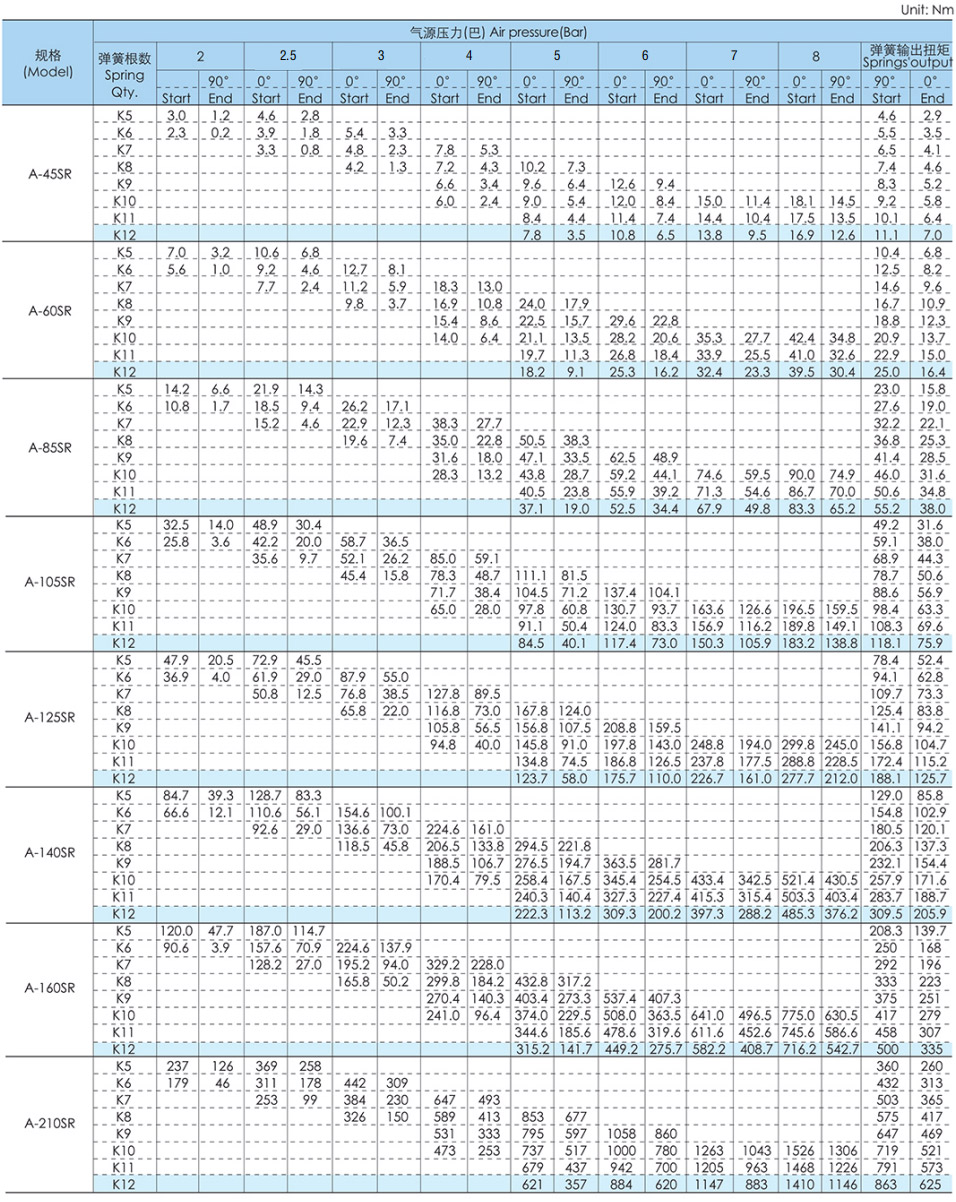

A系列单作用气动执行器输出扭矩表

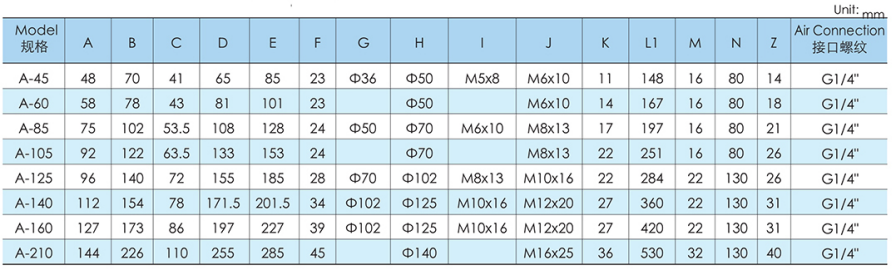

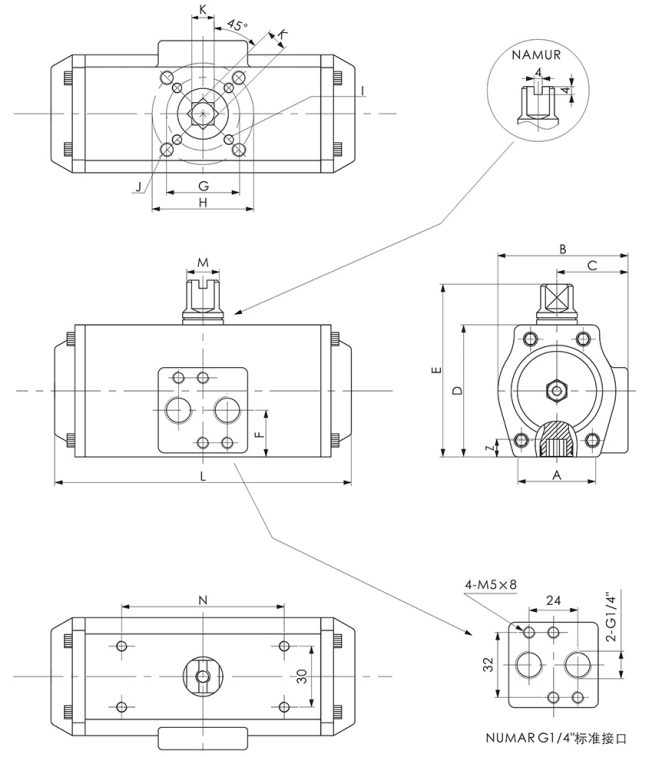

外型尺寸

工作技术条件

1．使用介质：压缩空气、无腐蚀性气体和油；

2．压力范围：双作用2~8巴（Bar），单作用2~8巴（Bar）

3．工作温度：

标准型(使用丁腈橡胶O型圈）-20℃~+80℃

低温型（使用低温丁腈胶O型圈）-35℃~+80°℃

高温型（使用氟橡胶O型圈）-15℃~+150℃

4．行程调整：活塞在两端位置有士4°的可调范围；

5．润滑：在正常工作条件下，不需添加润滑剂；

6．安 装：适合室内或室外安装；

7．最高使用压力：输入气压不超过10巴。

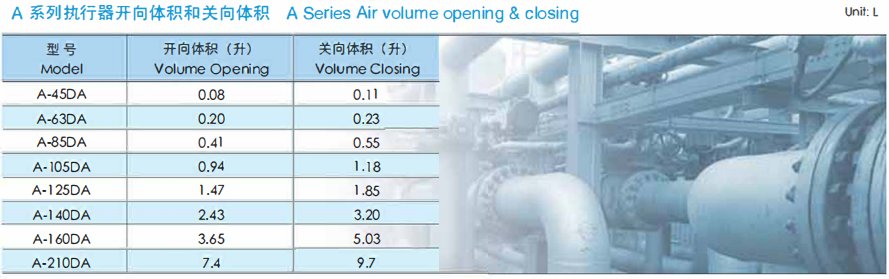

耗气量计算

耗气量取决于供气压力、开关行程、体积及动作次数，计算如下：

升/分=气缸体积(开向体积+关向体积)x[(供气压力(Kpa)+101.3)÷101.3]×次数/分钟

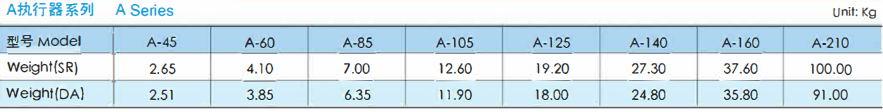

重量表
