产品介绍

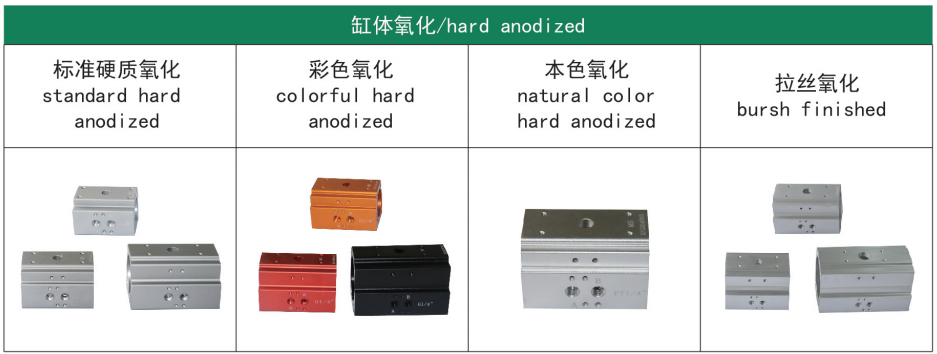

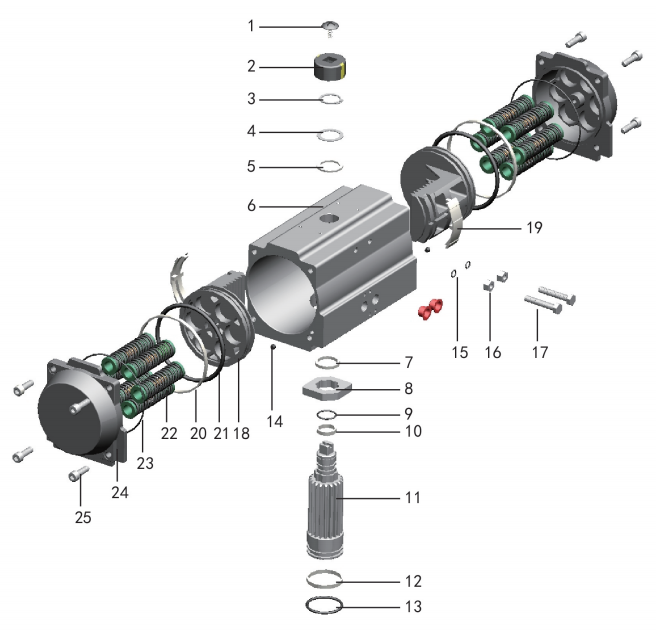

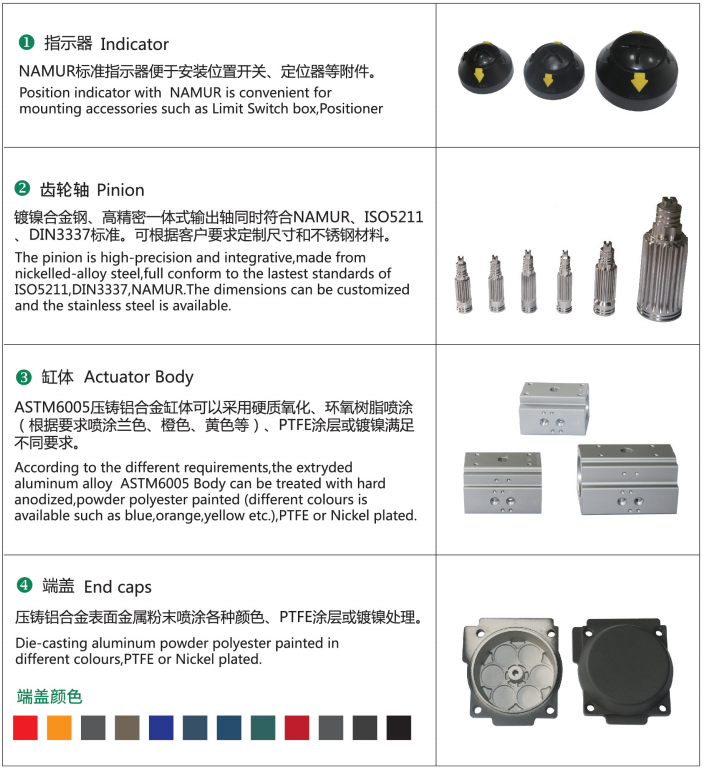

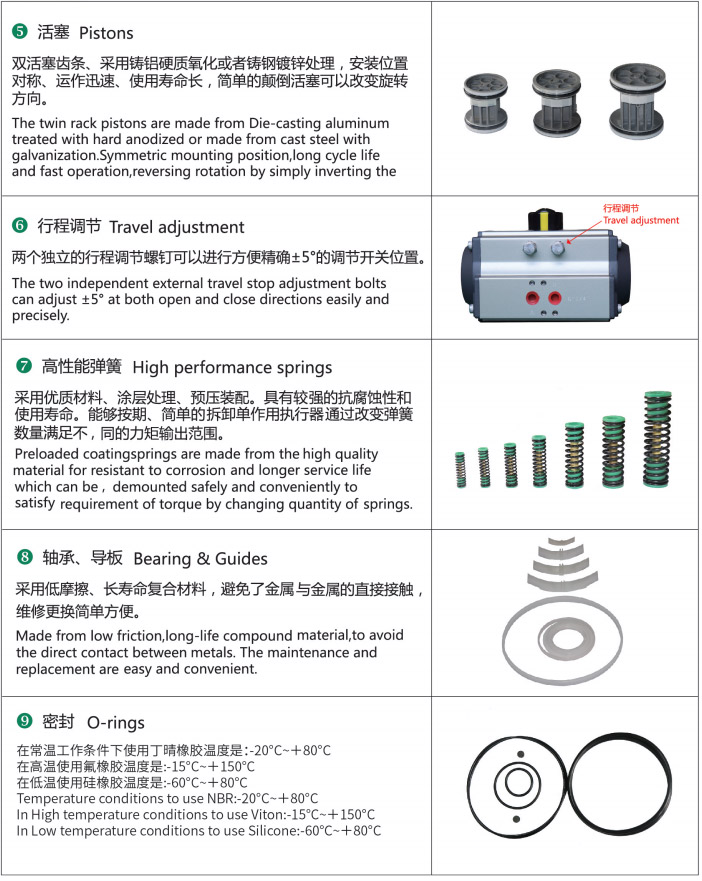

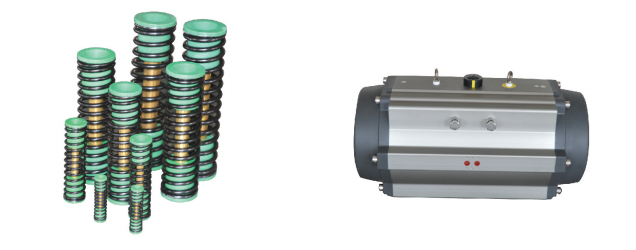

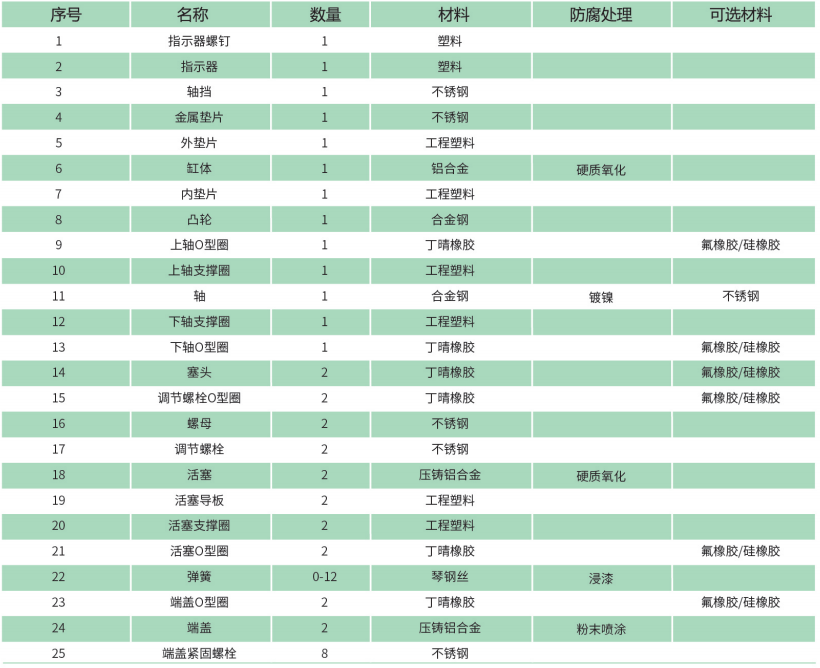

零件和材料

参数

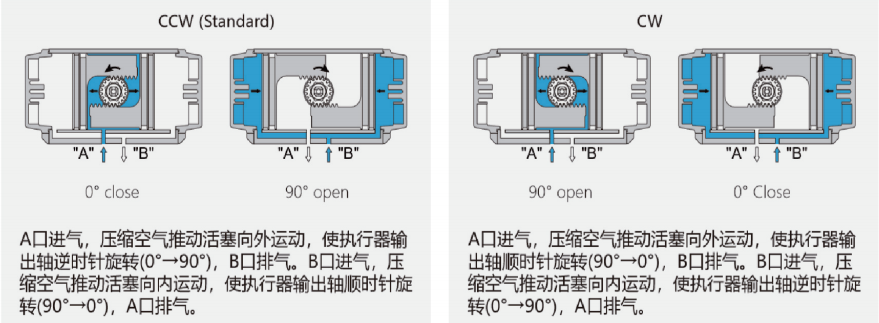

双作用执行器

单作用执行器

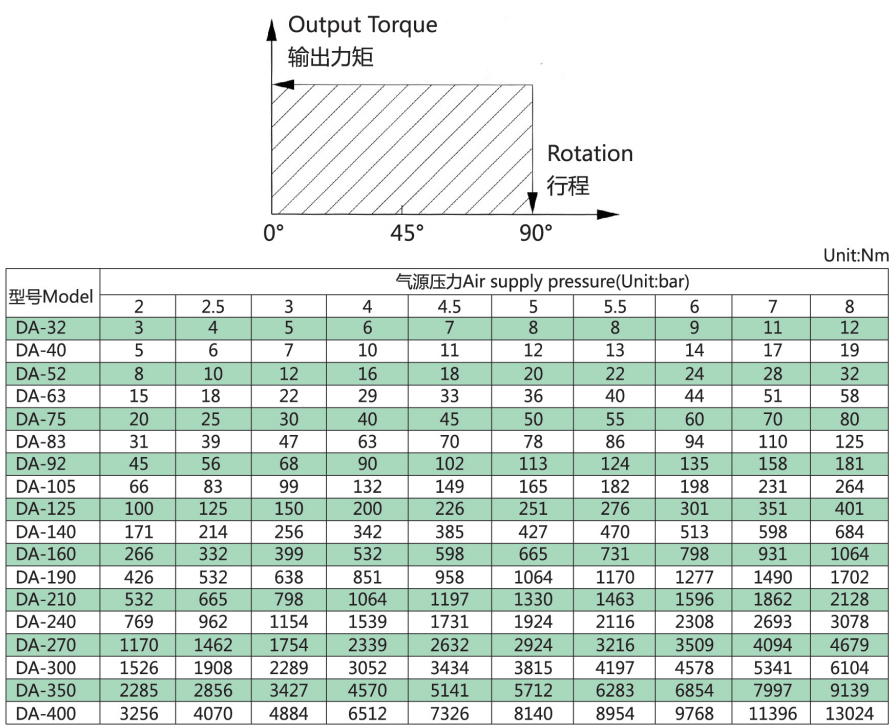

双作用输出力矩

双作用执行器的选型：

在正常操作条件下，双作用执行器考虑的安全系数为20%-30%。

示例：

●阀门力矩=100Nm

●安全力矩=100×（1+30%）=130Nm

●气源压力=5Bar

对照双作用力矩表，选配双作用执行器最小规格为DA105。

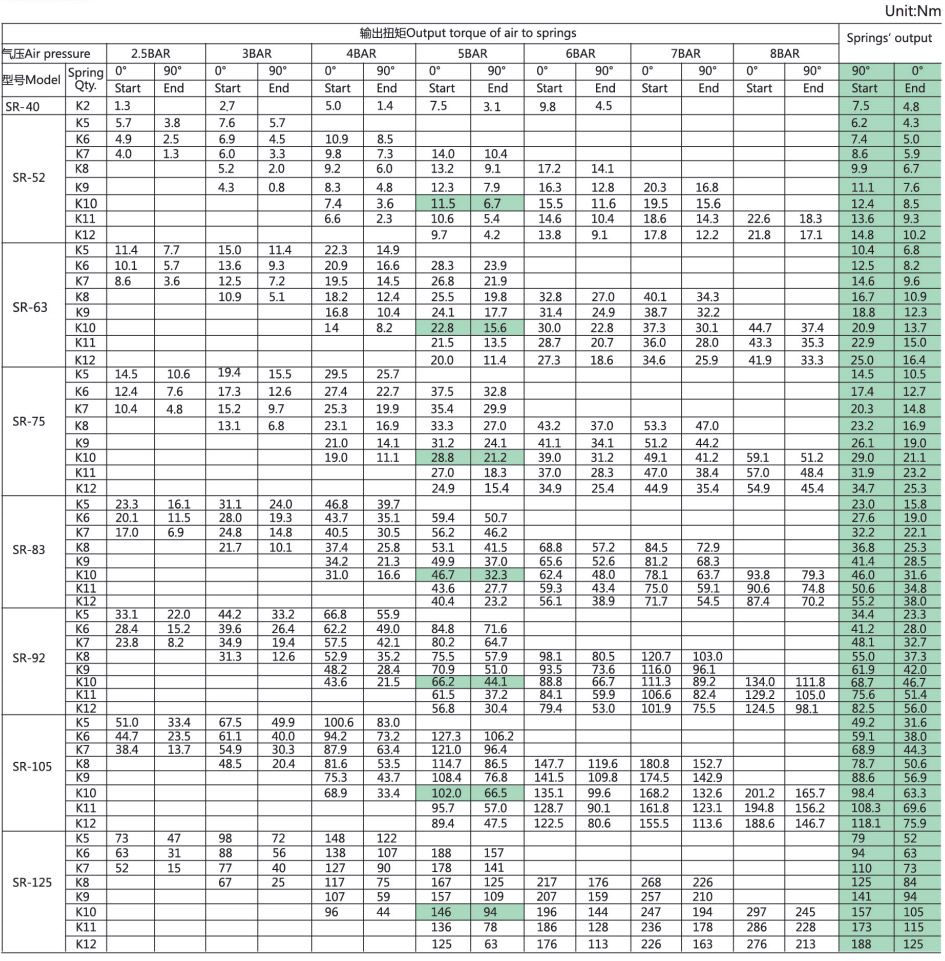

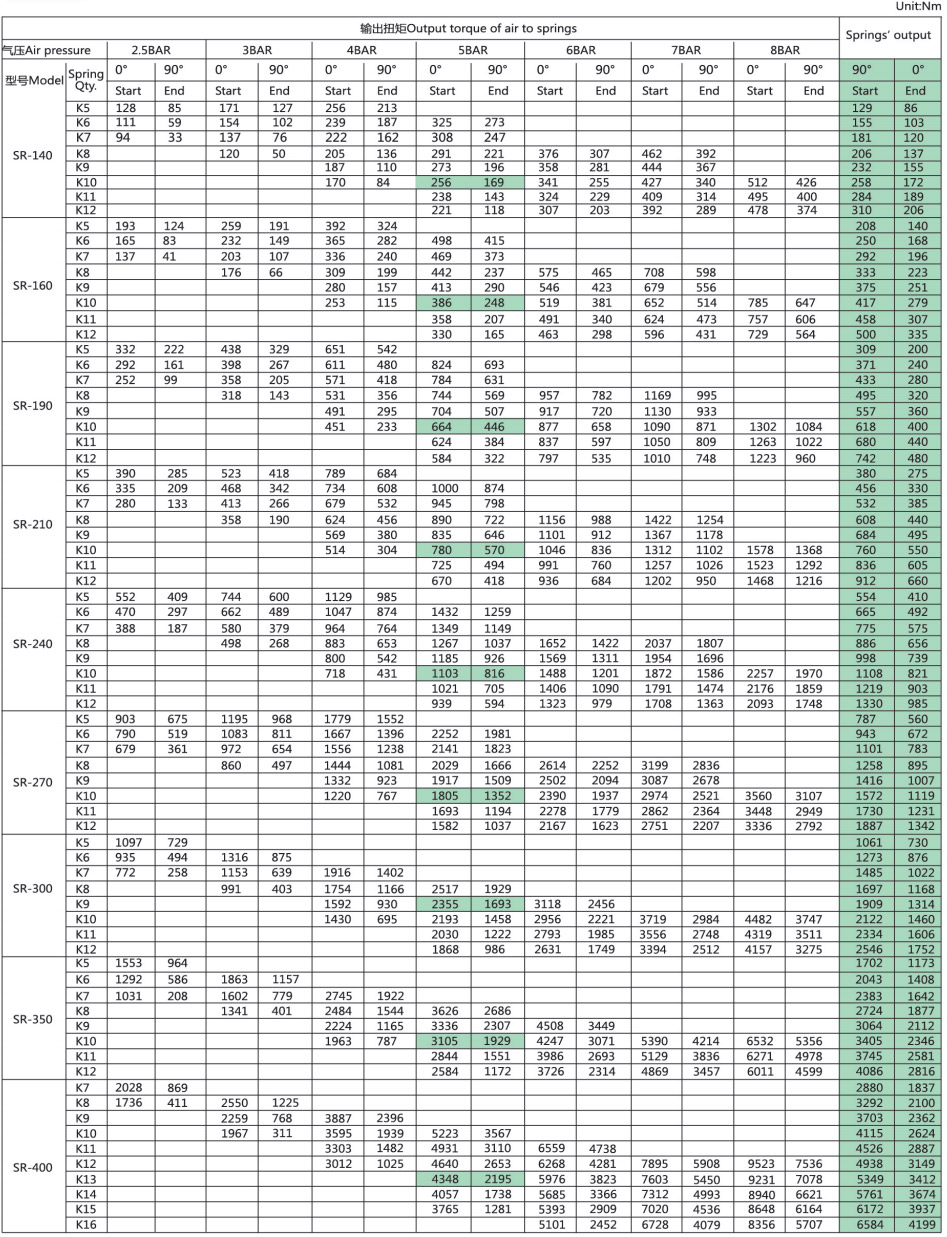

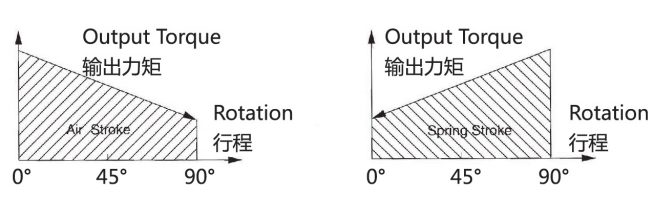

单作用输出力矩

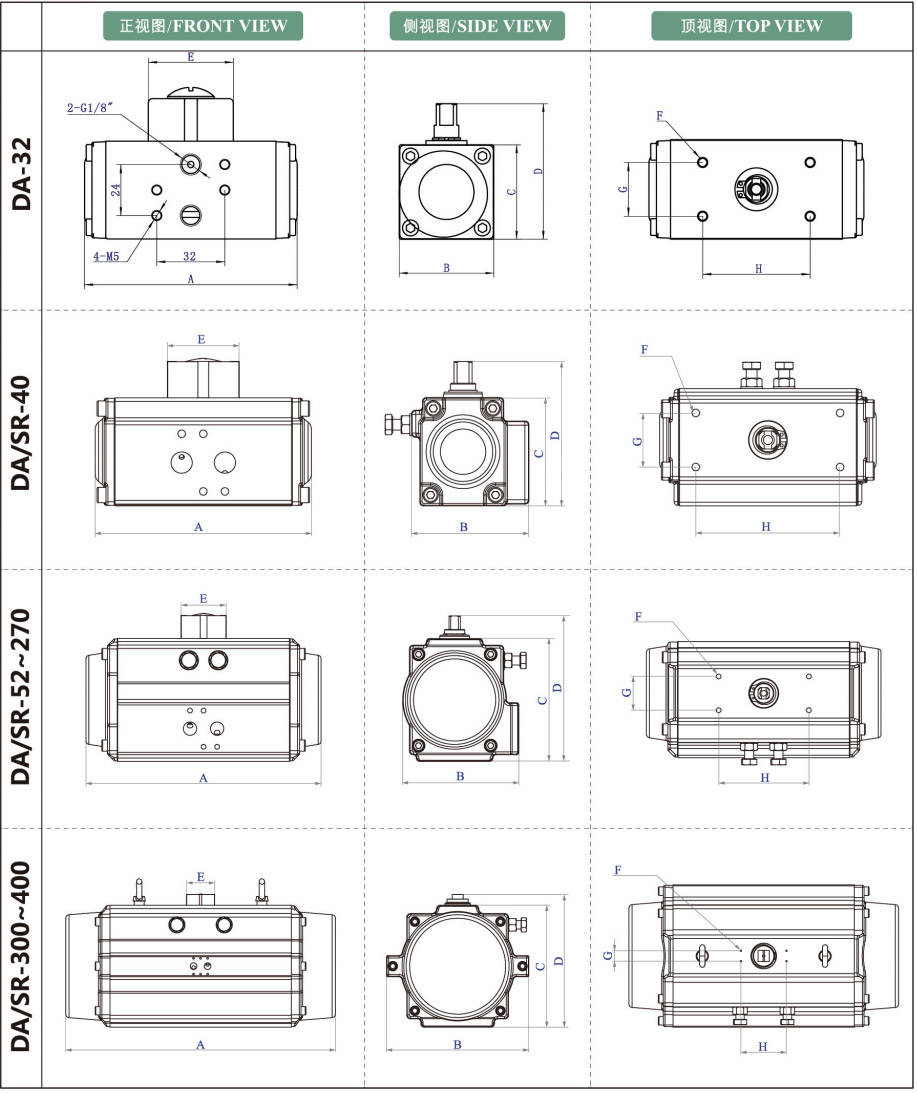

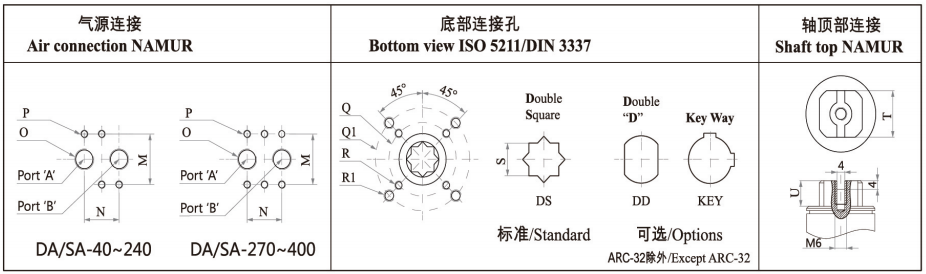

外形尺寸图

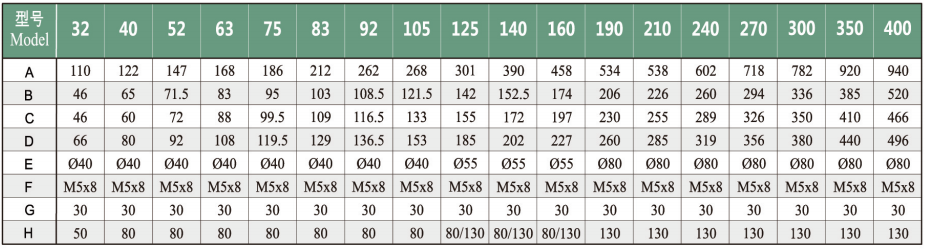

外形尺寸表  单位：毫米/Unit:mm

连接尺寸图

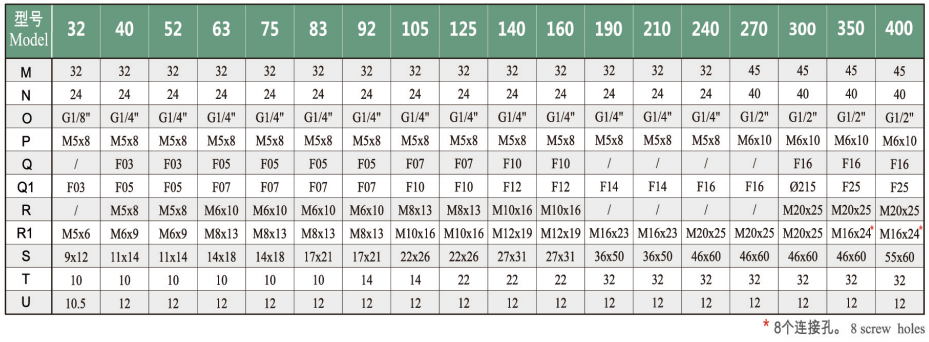

连接尺寸表  单位：毫米/Unit:mm

在正常工作条件下，单作用执行器考虑的安全系数为30%-50%

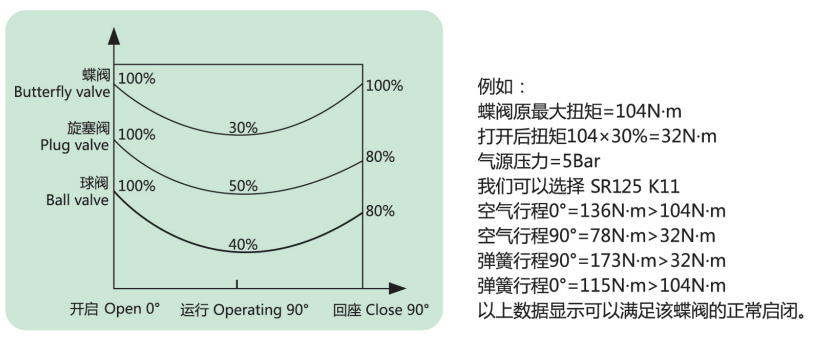

例如：

阀门需要力矩=80N·m

安全力矩=80（1+30%）=104N·m

气源压力=5Bar

对照单作用执行器输出力矩表，我们可以查到SR140K7

输出力矩为

空气行程0°=308N·m

空气行程90°=247N·m

弹簧行程90°=181N·m

弹簧行程0°=120N·m

所有输出力矩均大于我们需求。

注意：

单作用执行器弹簧复位过程中，执行器B口通气不影

响执行器输出力矩，相反帮助弹簧的复位。

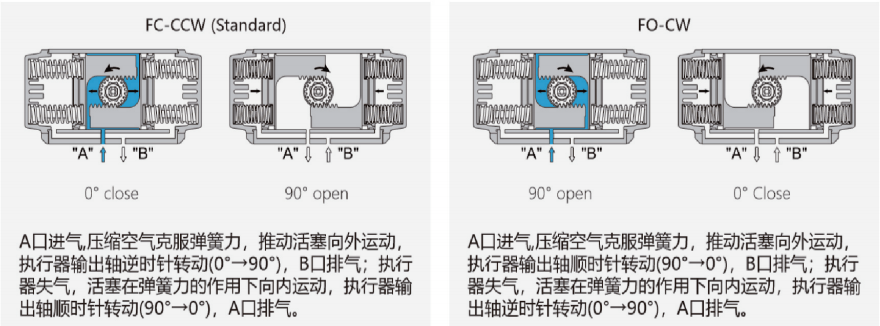

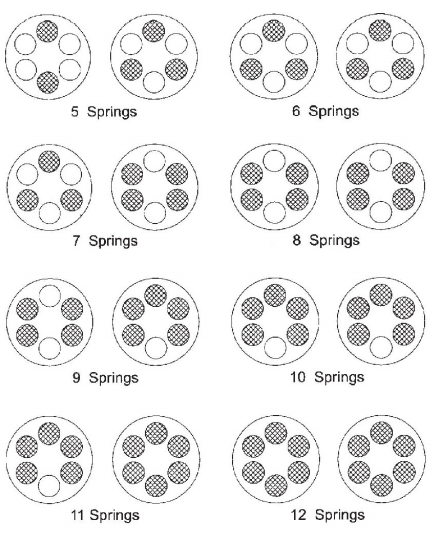

单作用执行器弹簧安装形式

在单作用执行器的选配过程中，如果能够了解阀门在开启、运行和关闭时的扭矩分配，我们就可以更加经济、更加合理地选配执行器。

注意：

确保执行器的输出扭矩和驱动阀门所需要的扭矩相符（执行器的型号和气源压力）。

请注意，选型扭矩不仅取决于阀门，还要考虑相关的工况、安全系数等参数。

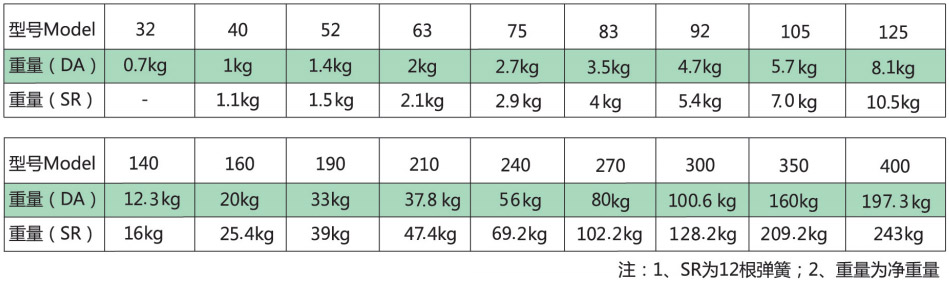

重量表

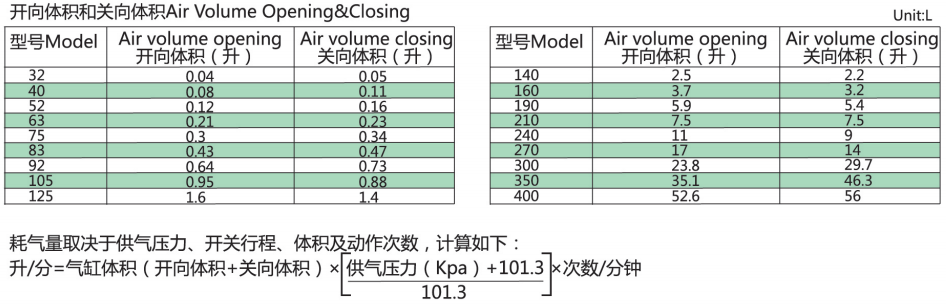

耗气量

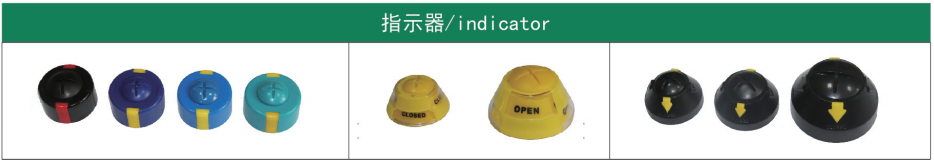

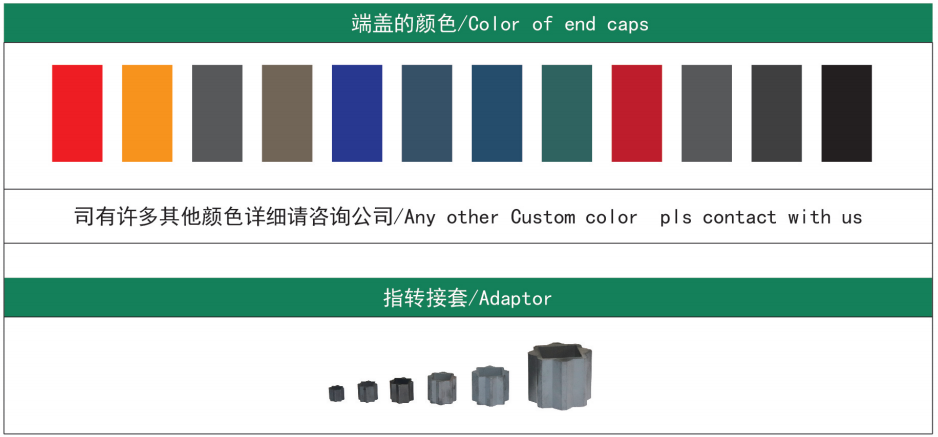

气动执行器配件区域

给客户提供更加全面选择
